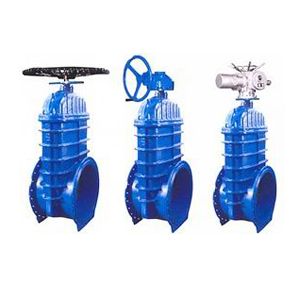

Z545X大口径弹性座封闸阀
详细信息| 询价留言品牌：上海美力德 型号：Z545X 连接形式：法兰 材质：球墨铸铁 公称通径：15-2000 mm 适用介质：水;蒸汽;油品 标准：国标 公称通径：15-2000 mm 适用介质：水;蒸汽;油品 Z545X大口径弹性座封闸阀 Z45X/Z545X大口径弹性座封闸阀
大口径闸阀采用*优质的球墨铸铁或碳钢铸造而成，具有强度高、重量轻，几何尺寸精确的特点，闸板具有互换的功能，加装螺旋伞齿轮省力机构，一人可非常轻松自如地开关，也可根据用户的要求加装开闭指示柱，或电动、气动系统、市政建设及矿山、冶金、电厂等行业。
Z45X/Z545X大口径弹性座封闸阀主要零部件材料
NO.
零件名称
材质
1
阀体
灰铸铁、球墨铸铁、铸钢
2
闸板
球墨铸铁外覆三元乙丙或丁腈橡胶
3
内六角螺栓
碳化处理
4
密封圈
三元乙丙或丁腈橡胶
5
阀盖
灰铸铁、球墨球铁、铸钢
6
阀杆
不锈钢
7
“O”形密封圈
丁腈橡胶
8
止推轴承
锡青铜
9
螺栓
碳钢、合金钢
10
压盖
球墨铸铁、铸钢
11
防尘罩
丁腈橡胶
12
手轮
可锻铸铁
Z45X/Z545X大口径弹性座封闸阀主要技术参数
公称压力：1.0～2.5MPa
公称通径：500～1200mm
工作温度：0～120℃
适用介质：水、油、气等
法兰标准：GB/T17241.6GB9113
试验标准：GB13927API598Z45X/Z545X大口径弹性座封闸阀主要连接外型尺寸DN
500
600
700
800
900
1000
1200
L
457
508
660
720
780
840
960
Hmin（全关）
1480
1665
2200
2800
2800
3000
3000
Hmax（全开）
165
1900
2350
2950
2950
3150
3150
H（电动）
电动装置可由用户指定
-
